Referenz Retrofit Raumautomation
Sanierung der Officemanufaktur GmbH
Sanierung eines alten Pförtnerhauses und Umbau als Showroom für New Work und Büroausstattung auf ca.400m².

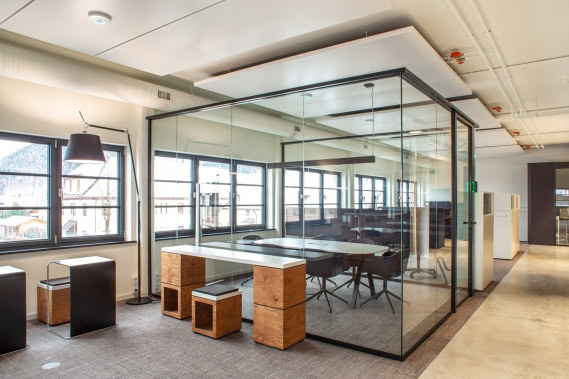

Eine Herausforderung war die erforderliche Montage der O3 Stand-Alone Multisensoren mittig im Raum auf den Heiz- und Kühlsegeln. Dadurch mussten die Segel mit Aussparungen versehen werden, um die Sensoren an vorher errechneten Stellen – zentral im Wirkungsbereich – platzieren zu können. Als zusätzlichen Service für die Nutzer soll durch die Anmeldung am QR-Tag des jeweiligen Arbeitsplatzes die Belegung über den LED-Ring im Sensor gezeigt werden. Durch Aufleuchten des LED-Rings soll von weitem sichtbar sein, welche Arbeitsplätze noch verfügbar sind. Im Moment ist diese Funktion noch nicht umgesetzt.
Im Grundriss der Fachplanung wurden die Aussparungen für die O3 Multisensoren vorab errechnet. Der beauftragte Systempartner, Nutz GmbH war für die fachgerechte Montage und die Inbetriebnahme verantwortlich. In Zusammenarbeit mit dem Hersteller der Heiz- und Kühlsegel konnte erreicht werden, dass die erforderlichen Aussparungen für die O3 Sensoren bereits ab Werk vorgesehen waren. Mit einem entsprechenden Kabelzug konnten, per Daisy-Chain-Installation, alle O3 Multisensoren angebunden werden.
In diesem Projekt erfassen die O3 Multisensoren die Präsenz im Raum durch Bewegung und Geräusche zur Steuerung der Beleuchtung und Belüftung. Eine automatische Lichtregelung konnte durch den Lichtsensor, welcher die Lichtstärke und Lichtfarbe misst, realisiert werden. Hierbei ist zu beachten, dass keine Uplights direkt unter den Sensoren angebracht werden sollten. Für die bedarfsgerechte Steuerung der Heizung und Kälteanlagen sorgt außerdem die Messung der Oberflächentemperatur auf Höhe der Raumnutzer. Der mit einem EnOcean-Empfänger ausgestattete O3 Stand-Alone Multisensor machte es möglich die Fensterkontakte kabellos, per Funktechnologie in das ganzheitliche Raumautomationssystem einzubinden. Die zwei universellen Ein- und Ausgänge an den Multisensoren dienen als Reserve für z.B. Taupunktwächter und/oder Steuerung der Ventilantriebe der Segel.
